氣動調節閥
您現在的位置：首頁?產品展示?氣動調節閥

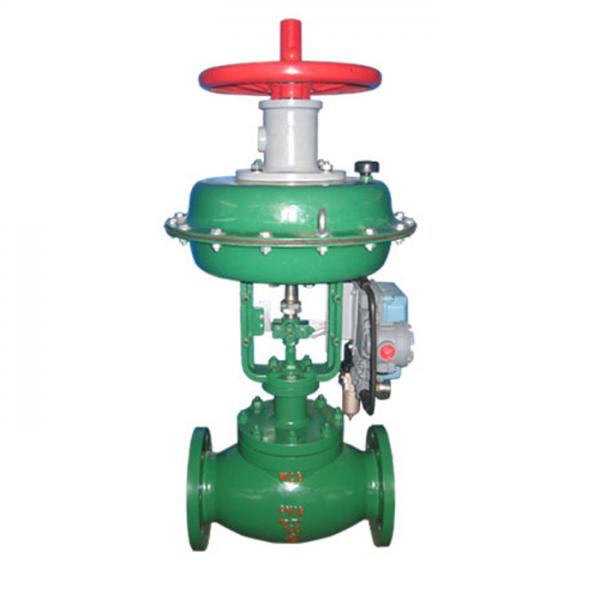

ZXM型氣動薄膜套筒調節閥

ZXM型新系列氣動薄膜套筒調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈～流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體、蒸汽等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
詳細介紹
主要技術參數
公稱通徑DN（mm）
20
25
32
40
50
65
80
100
125
150
200
額定流量
系數KV
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
額定行程L（mm）
16
25
40
60
膜片有效面積Ae（cm2）
280
400
600
1000
公稱通徑DN（mm）
250
300
350
DN300或DN350應盡量選用雙座或角行程閥
額定流量
系數KV
直線
1000
1650
2160
等百分比
900
1500
2000
額定行程L（mm）
100
膜片有效面積Ae（cm2）
1600
彈簧范圍Pr（Kpa）
20～100、40～200、80～240 .可選用其它彈簧范圍
氣源壓力PS（MPa）
0.14、0.25、0.30
固有流量特性
直線、等百分比
固有可調比R
50
允許泄漏量
硬閥芯平衡型：Ⅲ級、Ⅳ級   軟閥芯：Ⅵ級
公稱壓力
PN

Mpa
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0,15.0
Bar
16, 25, 40, 64(63),100,160/20, 50, 110,150
Lb
ANSI: Class150、Class300、Class600、Class900
工作溫度（0C）
常溫型
-20～200、-40～250、-60～250
散熱型
-40～450、-60～450
高溫型
450～560(使用高溫材料)
低溫型
-60～-100、-100～-200、-200～-250
調  節
切斷型
-40~150（閥芯夾PTFE）   -60~200（閥芯夾增強PTFE）
(壓差大時不能使用軟密封)

訂貨須知
訂貨時請用戶提供以下資料:
·調節閥名稱、型號
·公稱通徑 、公稱壓力(MPa) 、工作溫度(0C)及范圍
·閥前壓力,閥后壓力
·額定流量系數(Kv)
·介質名稱及狀態
·整機作用方式(氣開還是氣關)
·閥體、閥內件材質要求
·附件要求：
電-氣閥門定位器、空氣過濾減壓器、電氣轉換器、電磁閥、保位閥、閥位傳送器、(頂裝)手 輪等
·閥體法蘭標準
·閥體結構長度( 法蘭面距L) (不指明時我廠按GB12221-2005規定供貨)
·其它特殊要求
